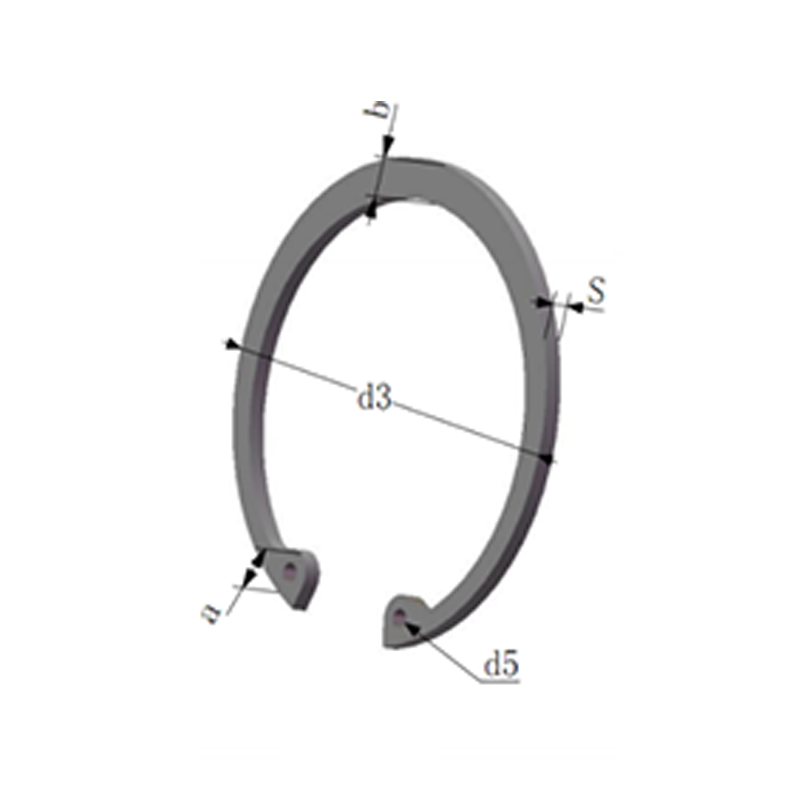

El Ancho de ritmo y tolerancias de prdeundidad jugar un papel fundamental en la determinación del resistencia a la retención, capacidad de carga y estabilidad general of DIN 472 Circlips internos . Estas tolerancias aseguran un ajuste seguro y evitan la falla del circlip bajo estrés operativo.
1. Cómo la tolerancia al ancho del ritmo afecta la fuerza de retención
(a) Ancho de ranura más estrecho (por debajo de la tolerancia)
-
Un surco que es demasiado estrecho Causa una compresión excesiva del círculo.
-
Este aumenta el estrés radial , potencialmente conduciendo a:
-
Instalación difícil debido a la alta fuerza de inserción.
-
Deformación o sobre-flexión , que puede debilitar el Circlip con el tiempo.
-
Capacidad reducida para expandirse correctamente , conduciendo a una menor fuerza de retención efectiva.
-
(b) ancho de ranura más ancho (por encima de la tolerancia)
-
Un surco que es demasiado ancho resultar en ajuste suelto , reduciendo la capacidad del Circlip para mantener la retención axial.
-
Esto puede conducir a:
-
Presión de contacto reducida Entre el Circlip y las paredes de la ranura.
-
Mayor riesgo de disgusto bajo vibración o cargas axiales.
-
MicroMovementos y desgaste , causando un surco prematuro y falla del circlip.
-
Condición óptima de ancho de ritmo
-
El ancho de la ranura debería permitir deformación elástica ligera sin estrés excesivo.
-
La tolerancia correcta asegura que el CIRCLIP mantenga su tensión de primavera mientras se mantiene de forma segura en su lugar.
2. Cómo la tolerancia a la profundidad del surco afecta la fuerza de retención
(a) Profundidad de ranura poco profunda (por debajo de la tolerancia)
-
Si el ritmo es demasiado superficial , el Circlip no se asienta por completo, lo que lleva a:
-
Contacto superficial reducido , disminuyendo la fuerza de retención.
-
Mayor probabilidad de expulsión de circlip cuando se somete a cargas axiales.
-
Carga de borde , causando la concentración de estrés y la posible rotura del circo.
-
(b) Profundidad de ranura más profunda (por encima de la tolerancia)
-
Un surco que es demasiado profundo puede resultar en:
-
Compresión radial reducida , causando un ajuste más suelto.
-
Disminución de la fuerza de retención axial , haciendo que sea más fácil para el Circlip desalojar.
-
Compromiso insuficiente con componentes de apareamiento, reduciendo la eficiencia de distribución de carga.
-
Condición de profundidad de ranura óptima
-
La profundidad del surco debe permitir que el Circlip se sienta Al ras con la superficie del componente mientras proporciona suficiente compromiso material para evitar el desplazamiento.
3. Efecto combinado sobre la capacidad de carga axial y el rendimiento
-
Si tanto el ancho de la ranura como las tolerancias de profundidad son Dentro del rango especificado , el Circlip funciona efectivamente por:
-
Mantenimiento tensión radial adecuada para colocación segura.
-
Prevenir movimiento excesivo Eso podría conducir al desgaste o al fracaso.
-
Asegurando fuerza de retención bajo carga sin deformación.
-
-
Si las tolerancias son fuera de la especificación , puede conducir a:
-
Falla inesperada del circlip , potencialmente dañando el ensamblaje.
-
Vida de fatiga reducida , especialmente en aplicaciones de alta vibración.
-
Integridad mecánica comprometida , afectando el rendimiento general del sistema.
-
